Болт откидной DIN444
Болт откидной изготавливается по DIN 444 и имеет отверстие в круглой головке. Стопорение откидного болта происходит за счет вставки штифта в его головку и два других отверстия.
|

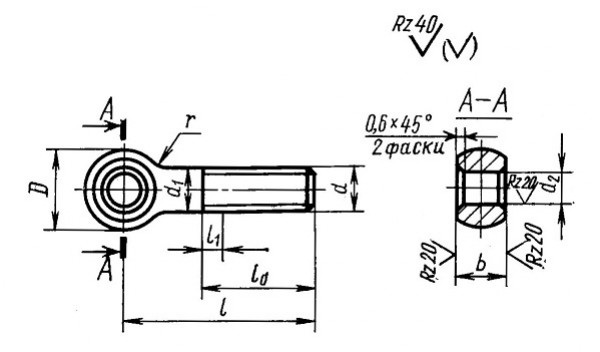

Параметры болта |
Номинальный диаметр d |
||||||||||||||
|
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
М27 |
М30 |
М33 |
М36 |
М39 |
|||
|
Шаг резьбы, P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3 |
3,5 |
3,5 |
4 |
4 |
||
|
Высота резьбовой части, b, не менее |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
60 |
66 |
78 |
84 |
90 |
||
|
Диаметр кольца, внешний, d1 |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
||
|
Диаметр кольца, внутренний, d2 |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
24 |
27 |
30 |
32 |
35 |
||
|
Ширина кольца, s, не более |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
38 |
41 |
46 |
||
|
Высота болта, l, миним. |
30 |
35 |
40 |
45 |
55 |
70 |
100 |
100 |
120 |
150 |
150 |
160 |
160 |
||
|
Высота болта, l, макс. |
80 |
90 |
140 |
150 |
260 |
260 |
260 |
260 |
300 |
300 |
300 |
300 |
300 |
||
