Низкие гайки DIN 936 класса точности В изготавливаются двух вариантах: исполнение 1 – с фасками на обоих торцах; исполнение 2 – один торец плоский, другой с фаской.
Спектр применения низких гаек достаточно широк: от обычных светильников до крупных промышленных сборочных узлов. Крепежные изделия используют в тех случаях, когда применение стандартных гаек технологически не приемлемо или нецелесообразно.
Шаг резьбы у низких гаек DIN 936 быть крупным (от 1,25 мм до 4,5 мм) или мелким (от 1 мм до 3 мм). Высота – от 2,7 мм до 21 мм. Размеры низких шестигранных гаек «под ключ» – от 8 мм до 65 мм.

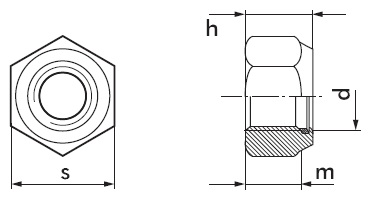

Техническая характеристика на гайку низкую DIN 936
d, мм |
m- высота гайки, мм |
s- размер под ключ, мм |
|
||
M8 |
5,0 |
13,0 |
M10 |
6,0 |
17,0 |
M12 |
7,0 |
19,0 |
M14 |
8,0 |
22,0 |
M16 |
8,0 |
24,0 |
M18 |
9,0 |
27,0 |
M20 |
9,0 |
30,0 |
M22 |
10,0 |
32,0 |
M24 |
10,0 |
36,0 |
M30 |
12,0 |
46,0 |
