Болт стыковой ж/д ГОСТ 11530

Болты ГОСТ 11530-93 предназначены для скрепления стыков железнодорожных рельсов типов Р38, Р43, Р50, Р65 и Р75.

Рельсовые стыки железных дорог скрепляются с использованием болтов по ГОСТ 11530–93 и гаек по ГОСТ 11532–93 двухголовыми накладками. Конструктивно болт состоит из круглой головки, овального подголовка и цилиндрической формы стержня. Форма подголовка болта аналогична форме отверстия в двухголовых накладках. Это способствует предотвращению прокручивания болта при затяжке гайки. В накладываемых на рельсы двухголовых накладках болты устанавливаются таким образом, чтобы головки двух соседних болтов располагались на разных боковых сторонах рельсов.

Болты имеют класс прочности 8.8 или 10.9, при этом каждому классу прочности соответствует своя марка стали. Болты ГОСТ 11530–93 класса прочности 8.8 изготавливаются из стали марки 35 по ГОСТ 1759.4–87. Болты класса прочности 10.9 – из стали марки 40Х по ГОСТ 1759.4–87 или других марок, обеспечивающих получение классов прочности 8.8 и 10.9. имеет класс точности С (класс грубой точности Со стороны головки стержень имеет гладкую часть, диаметр которой равен среднему диаметру резьбы болта. Со стороны конца болта на стержне выполнена резьба по ГОСТ 24705–81 с полем допуска, равным 8g – по ГОСТ 16093–81.

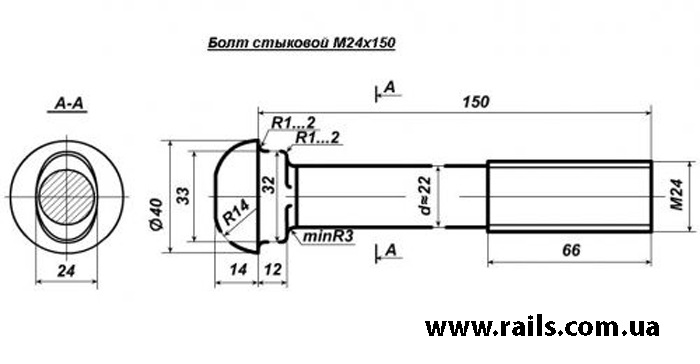

Техническая характеристика на болт стыковой ж/д ГОСТ 11530-93

d



M22

M24

M27



D (пред. откл. ± 1.25)



37

40

46

К (пред. откл. ± 0.9)



13

14

17

Допуск симметричности головки относительно оси стержня в диаметральном выражении, мм

V

(пред откл-1.0)

31

33

38

v1

30

32

37

S (пред. откл.-2.1)



22

24

27

h (пред. откл. - 1.8)





12



r





от 1 до 2



r1 не менее





3



b (пред. откл. + 6)



56

66

Шаг резьбы, Р



2,5

3,0

L исполнения (пред. откл. + 6)

1

135

150

160

Масса 1000 шт., кг



445

567,5

796
