Болт лемешный ГОСТ7786 (DIN608)

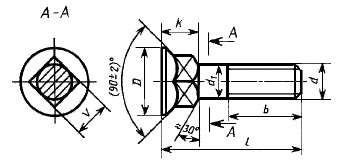

-12-1-3.jpg)
Лемешные болты – крепежные детали для выполнения разъемных соединений: в навесном оборудовании сельскохозяйственных машин; в машиностроении и строительстве – для прочных креплений деревянных и металлических элементов конструкций друг к другу. Болты производят с номинальным диаметром резьбы от 5 до 20 мм, длиной резьбы от 16 до 52 мм и длиной самого болта от 20 до 200 мм. Болты ГОСТ 7786 выпускают с антикоррозионным цинковым покрытием или без покрытия.
Оцинкованные лемешные болты устойчивы к влиянию повышенной влажности. Отверстия в навесных элементах креплений выполняют с учетом наличия у болтов потайной головки и квадратного подголовка, который предотвращает их проворачивание в посадочных местах сборочной конструкции.
При сквозном монтаже элементов конструкций лемешные болты ГОСТ 7786 комплектуются гайками вместе с плоскими или пружинными шайбами (шайбами Гровера).
|
Номинальный диаметр резьбы d, мм |
|
6 |
8 |
10 |
12 |
16 |
20 |
|
|
|||||||
|
Шаг резьбы, мм |
|
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
|
Диаметр головки D, мм |
|
11 |
14 |
18 |
23 |
28 |
35 |
|
Высота головки и подголовка k, мм (js 16) H |
|
5 |
6 |
8 |
10 |
12 |
15 |
|
Сторона квадратного подголовка V, мм |
|
6 |
8 |
10 |
12 |
16 |
20 |
|
Длина резьбы b, мм |
Для 1 <120 |
18 |
22 |
26 |
30 |
38 |
46 |
|
Для 1 >120 |
- |
- |
32 |
36 |
44 |
52 |
|
|
Длина болта l, мм |
Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d |
||||||||
|
М5 |
М6 |
М8 |
М10 |
М12 |
M16 |
М20 |
|||
|
20 |
2,908 |
|
|
|
|
|
|
||
|
25 |
3,498 |
5,24 |
9,66 |
16,4 |
|
|
|
||
|
30 |
4,08 |
6,086 |
11,2 |
18,84 |
30,19 |
|
|
||
|
35 |
4,678 |
6,932 |
12,74 |
21,28 |
33,73 |
|
|
||
|
40 |
5,268 |
7,777 |
14,28 |
23,72 |
37,27 |
71,71 |
|
||
|
45 |
5,859 |
8,621 |
15,81 |
26,16 |
40,81 |
78,04 |
|
||
|
50 |
6,448 |
9,466 |
17,35 |
28,61 |
44,35 |
84,37 |
131,7 |
||
|
55 |
7,038 |
10,311 |
18,89 |
31,05 |
47,89 |
91,09 |
141,9 |
||
|
60 |
7,628 |
11,156 |
20,43 |
33,49 |
51,43 |
97,62 |
152,1 |
||
|
65 |
8,218 |
12,001 |
21,97 |
35,93 |
54,97 |
104,15 |
162,3 |
||
|
70 |
8,808 |
12,845 |
23,51 |
38,38 |
58,51 |
110,67 |
172,6 |
||
|
75 |
9,399 |
13,69 |
25,05 |
40,82 |
62,05 |
117,2 |
182,8 |
||
|
80 |
9,989 |
14,535 |
26,59 |
43,26 |
65,59 |
123,73 |
193,1 |
||
|
90 |
|
16,225 |
29,67 |
48,27 |
72,67 |
136,78 |
213,5 |
||
|
100 |
|
|
32,75 |
56,08 |
79,75 |
149,84 |
234 |
||
|
110 |
|
|
|
58,04 |
86,83 |
162,89 |
254,5 |
||
|
120 |
|
|
|
62,92 |
93,91 |
175,94 |
274,9 |
||
|
130 |
|
|
|
67,81 |
100,99 |
188,1 |
295,4 |
||
|
140 |
|
|
|
72,69 |
108,07 |
202,05 |
315,9 |
||
|
150 |
|
|
|
77,58 |
115,15 |
215,11 |
336,3 |
||
|
160 |
|
|
|
|
122,23 |
228,16 |
356,8 |
||
|
170 |
|
|
|
|
129,31 |
241,21 |
377,3 |
||
|
180 |
|
|
|
|
136,39 |
254,26 |
397,7 |
||
|
190 |
|
|
|
|
143,47 |
267,31 |
418,2 |
||
|
200 |
|
|
|
|
150,55 |
280,36 |
438,7 |
||
