Болт ГОСТ 7802-81 с квадратным подголовником, предотвращающим проворачивание болта, применяется:
- для скрепления деревянных и строительных конструкций в мебельной и строительной промышленности;
- в монтаже дорожных и мостовых ограждений (болт М16 х 45);
- для крепления узлов и деталей в машиностроении.

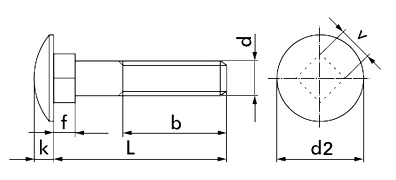

Параметры болта |
Номинальный диаметр резьбы d |
||||||||||||||||||
М5 |
М6 |
М8 |
М10 |
М12 |
M16 |
М20 |
М24 |
||||||||||||
Шаг резьбы, P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
|||||||||||
Диаметр головки,d |
11 |
14 |
18 |
23 |
28 |
35 |
44 |
52 |
|||||||||||
Высота головки, k |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|||||||||||
Радиус сферы, R |
8 |
11 |
14 |
18 |
22 |
26 |
32 |
39 |
|||||||||||
Размер стороны квадартного подголовника, V |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|||||||||||
Высота подголовка f, не менее |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
|||||||||||
Длина резьбовой части, b |
L≤120 |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
||||||||||
L>120 |
|
|
|
32 |
36 |
44 |
52 |
60 |
Длина болта l, мм |
Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d |
||||||||||||||||||
М5 |
М6 |
М8 |
М10 |
М12 |
M16 |
М20 |
М24 |
||||||||||||
12 |
2,699 |
4,612 |
|
|
|
|
|
|
|||||||||||
14 |
2,936 |
4,95 |
10,1 |
19,39 |
|
|
|
|
|||||||||||
16 |
3,172 |
5,288 |
10,71 |
21,34 |
|
|
|
|
|||||||||||
20 |
3,644 |
5,964 |
11,94 |
23,79 |
34,76 |
|
|
|
|||||||||||
25 |
4,235 |
6,809 |
13,48 |
26,22 |
38,3 |
75,6 |
133,4 |
|
|||||||||||
30 |
4,825 |
7,655 |
15,02 |
28,67 |
41,84 |
82,13 |
143,6 |
|
|||||||||||
35 |
5,416 |
8,5 |
16,56 |
31,11 |
45,38 |
88,66 |
153,8 |
|
|||||||||||
40 |
6,006 |
9,345 |
18,1 |
33,55 |
48,92 |
95,18 |
164,1 |
|
|||||||||||
45 |
6,596 |
10,196 |
19,64 |
35,99 |
52,46 |
101,71 |
174,3 |
|
|||||||||||
50 |
7,187 |
11,036 |
21,18 |
38,44 |
56 |
108,24 |
184,5 |
|
|||||||||||
55 |
7,746 |
11,881 |
22,72 |
40,88 |
59,54 |
114,77 |
194,8 |
|
|||||||||||
60 |
8,336 |
12,726 |
24,26 |
43,32 |
63,08 |
121,23 |
205 |
|
|||||||||||
65 |
8,926 |
13,574 |
25,8 |
45,76 |
66,62 |
127,82 |
215,2 |
|
|||||||||||
70 |
9,516 |
14,417 |
27,34 |
48,2 |
70,17 |
134,35 |
225,5 |
|
|||||||||||
75 |
|
15,262 |
28,88 |
50,65 |
73,71 |
140,87 |
235,7 |
366,4 |
|||||||||||
80 |
|
16,107 |
30,42 |
55,53 |
77,25 |
147,4 |
245,9 |
381,2 |
|||||||||||
90 |
|
17,798 |
33,5 |
60,41 |
84,33 |
160,45 |
266,4 |
410,6 |
|||||||||||
100 |
|
19,488 |
36,57 |
65,3 |
91,41 |
173,51 |
286,9 |
440,1 |
|||||||||||
110 |
|
|
39,65 |
70,18 |
98,49 |
186,56 |
307,4 |
469,6 |
|||||||||||
120 |
|
|
42,73 |
75,1 |
105,57 |
199,62 |
327,8 |
499 |
|||||||||||
130 |
|
|
45,81 |
79,95 |
112,65 |
212,67 |
348,3 |
528,5 |
|||||||||||
140 |
|
|
48,89 |
84,84 |
119,73 |
225,72 |
368,8 |
558 |
|||||||||||
150 |
|
|
51,97 |
89,72 |
126,81 |
238,78 |
389,2 |
587,4 |
|||||||||||
160 |
|
|
55,05 |
94,61 |
133,89 |
251,83 |
409,7 |
616,9 |
|||||||||||
170 |
|
|
58,13 |
99,49 |
140,97 |
264,87 |
430,2 |
646,4 |
|||||||||||
180 |
|
|
61,21 |
104,37 |
148,05 |
277,94 |
450,6 |
675,8 |
|||||||||||
190 |
|
|
64,29 |
109,26 |
155,13 |
290,99 |
471,1 |
705,3 |
|||||||||||
200 |
|
|
67,37 |
119,02 |
162,22 |
304,04 |
491,6 |
734,8 |
|||||||||||
220 |
|
|
73,53 |
128,79 |
176,38 |
330,15 |
532,6 |
793,8 |
|||||||||||
240 |
|
|
|
138,56 |
190,54 |
366,26 |
573,6 |
852,8 |
|||||||||||
260 |
|
|
|
|
204,7 |
382,37 |
614,6 |
911,8 |
